技术参数及要求
1 、电源要求
1) 交流电压:三相380V(-20%~+15%);
2) 频率:50Hz±5Hz;
2 、耐环境要求
1) IP防护等级
IP20
2) 防锈(防氧化)保护
装置铁质外壳和暴露在外的铁质支架、零件应采取防锈措施处理,避免氧化生锈,非铁质的金属外壳也应具有防氧化保护膜或进行防氧化处理。
3) 温升要求
装置在额定功率或额定负载电流下工作4h后温升不得超过80K。
3 、防护要求
1) 允许温度
在40℃环境温度下,有源电力滤波器可用手接触部分允许最高温度应是:
金属部分,50℃;
非金属部分,60℃。
可以用手接触但不必紧握的部分,在同样条件下允许的最高温度应为:
金属部分,60℃;
非金属部分,85℃。
2) 电击防护
在正常条件、误动作或偶发生故障的条件下,有源电力滤波器应该设计成能防止交流、直流谐波和非正弦电流的串入,这些电流可能会影响漏电流装置或其他设备的功能。
当和电网相连接时,不用工具就能打开的部分被打开后,其中危险带电部分不应该能触及到。
在绝缘系统中用于监视电路对地的绝缘情况的监视装置,应该能在出现故障时,自动断开和电源的连接。

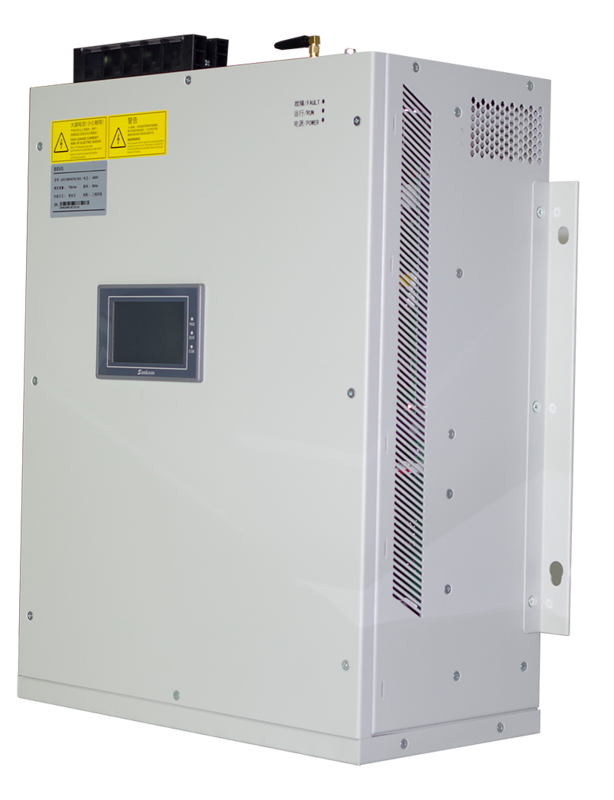

4、SVG主要参数要求
1) 额定容量: 单模块最大100kvar;
2) 额定电压: 380V(-20%~+15%);
3) 供电系统频率: 50Hz ±10%;
4) 滤波范围: 额定容量的50%可以补偿2~13次谐波;
5) 运行效率: ≥97%(额定容量运行时);
6) 等效开关频率: 80kHZ;
7) 电流环截止频率 4kHZ;
8) 采样/控制频率 160kHZ;
9) 响应速度: ≤20ms ;
10) 有功损耗: <2.5%;
11) 接线方式 三相四线/三线;
12) 接入电网方式 ; 并联接入电网;
13) 控制方式: 具有无功优先、谐波优先、不平衡优先、电压为目标补偿以及固定无功补偿,5种模式。
14) 限流能力: 限流在100%装置容量,不会发生装置过载;
15) 通信接口: RS485通讯接口,Modbus通讯协议;
16) 噪声水平: 额定功率输出时≤60dB(距设备1m处);
17) IP等级: IP20;
18) 制冷方式: 强制风冷;
19) 模块箱体尺寸: 680*530*200mm(宽*深*高);
20) 扩容功能: 模块化设计,支持多机并联扩容。
5、 SVG功能原理
用户可以通过参数设置,使设备可以同时具备滤除谐波、动态补偿无功、补偿三相不平衡、补偿电压跌落等功能。
◆滤除谐波原理
SVG通过外部电流互感器实时采集电流信号,通过内部检测电路分离出其中的谐波部分,通过IGBT功率变换器产生与系统中的谐波大小相等相位相反的补偿电流,实现滤除谐波的功能。
SVG输出补偿电流根据系统的谐波量动态准确变化,因此不会出现过补偿的问题。另外,SVG内部有过载保护功能,当系统的谐波量大于滤波器容量时,装置可以自动限制在100%额定容量输出,不会发生过载。
◆补偿无功原理
SVG根据系统的无功功率,通过IGBT功率变换器产生容性或感性的基波电流,实现动态无功补偿的目的,补偿目标值可以通过操作面板设定,不会出现过补偿,并且补偿平滑,不会产生对负载和电网的涌流冲击。
◆补偿三相不平衡原理
SVG根据系统电流,进行dq坐标旋转,提取不平衡分量,三相发出与不平衡分量大小相等相位相反的电流,将不平衡部分补偿到零,就能将三相不平衡电流校正成三相平衡电流。
